การป้องกันมอเตอร์ด้วยไฟฟ้า 3 เสาคอนแทค AC กำหนดวัตถุประสงค์เฉพาะสำหรับ UL จดทะเบียน
สรุปผลิตภัณฑ์
รายละเอียดสินค้า
ac magnetic contactor
,definite purpose contactor
รายละเอียดสินค้า
การป้องกันมอเตอร์ด้วยไฟฟ้า 3 เสาคอนแทค AC กำหนดวัตถุประสงค์เฉพาะสำหรับ UL จดทะเบียน
คอนโทรลเลอร์คือสวิทช์ที่ควบคุมด้วยระบบไฟฟ้าที่ใช้สำหรับการเปลี่ยนวงจรไฟฟ้าคล้ายกับรีเลย์ยกเว้นที่มีการจัดเรตกระแสสูงกว่าซึ่งถูกควบคุมโดยวงจรที่มีระดับพลังงานต่ำกว่าวงจรสวิตช์
รายละเอียด:
UKC1 series AC Contactor เหมาะสำหรับใช้ในวงจรไฟฟ้าที่มีแรงดันไฟฟ้าสูงสุด 660V AC50Hz หรือ 60Hz,
ได้รับการจัดอันดับในปัจจุบันถึง 630A สำหรับการทำทำลายการเริ่มต้นและการควบคุมมอเตอร์ AC บ่อยๆ รวมกับ
บล็อกติดต่อผู้ช่วย, การหน่วงเวลาจับเวลาและอุปกรณ์อื่น ๆ ที่เชื่อมต่อกันมันจะกลายเป็นคอนแทคล่าช้าติดต่อคอนแทคกล star-delta starter
เมื่อใช้รีเลย์เกินความร้อนจะรวมเข้ากับเครื่องกำเนิดไฟฟ้าแม่เหล็กไฟฟ้า ผลิตภัณฑ์สอดคล้องกับ
มาตรฐาน IEC60947-4-1
ลักษณะ
1. ฝาปิดเพื่อป้องกันไฟฟ้าช็อตที่ด้านบนของคอนแทคเลอร์และรีเลย์เกินความร้อน
2. คอนแทค AC และรีเลย์แบ่งเป็น 3 ขนาดเฟรมตามขนาดภายนอก
3. คอนแทค AC และรีเลย์สามารถต่อโดยตรงได้โดยไม่ต้องต่ออุปกรณ์อื่น ๆ
4. ติดตั้งด้วยสกรูหรือบนราง DIN 35 มม. โดยตรง
ข้อมูลจำเพาะ:
| แบบ | UKC1-9 | UKC1-12 | UKC1-18 | UKC1-22 | ||
| ขดลวด AC | UKC1-9 | UKC1-12 | UKC1-18 | UKC1-22 | ||
| ขดลวด DC | UKD1-9 | UKD1-12 | UKD1-18 | UKD1-22 | ||
| IEC-60947 | โหลด AC1 | 25A | 25A | 40A | 40A | |
| โหลด AC3 | 200 ~ 240V | 2.5KW 11A | 3.5KW13A | 4.5KW18A | 5.5KW 22A | |
| 380 ~ 440V | 4KW 9A | 5.5KW12A | 7.5KW18A | 11KW 22A | ||
| 500 ~ 550V | 4KW 7A | 7.5KW12A | 7.5KW13A | 15KW 22A | ||
| 690V | 4KW 5A | 7.5KW 9A | 7.5KW 9A | 15KW 18A | ||
| UL508 | ปัจจุบัน (Ith) | 20A | 25A | 30A | 32A | |
| เฟสเดียว | 115V | 0.5HP | 0.5HP | 1HP | 2HP | |
| 230V | 1HP | 2HP | 3HP | 3HP | ||
| สามเฟส | 200V | 2HP | 3HP | 5HP | 7.5HP | |
| 230V | 2HP | 3HP | 5HP | 7.5HP | ||
| 460V | 5HP | 7.5HP | 10HP | 10HP | ||
| 575V | 7.5HP | 10HP | 15HP | 15HP | ||
แรงดันไฟฟ้าขดลวด (AC):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V 48V 110V 120V 208V 220V 240V 277V 380V 480V 600V
แรงดันไฟฟ้าขดลวด (DC):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
การติดตั้งและการเชื่อมต่อ:
การติดตั้ง: ใช้รางคู่มือหรือสกรูขนาด 35 มม. (M4)
การเชื่อมต่อ: ติดต่อหลัก: สกรู (M4) ขั้วจีบ; เส้นผ่านศูนย์กลางของสายไฟ: 2-14mm2
ติดต่อเสริม: สกรู (M3.5) ขั้วจีบ

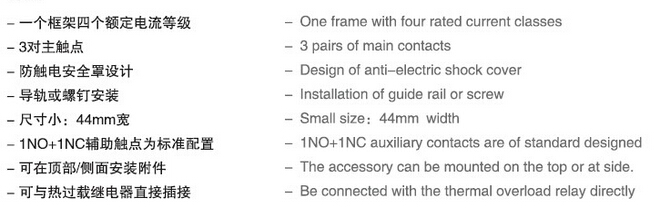

ลักษณะ:
